Vorfreude auf Start zum Merkur



18. Okt 2018 - 19:40 Uhr


Raumfahrt

Vorfreude auf Start zum Merkur

BepiColombo ist das bisher umfangreichste europäische Projekt zur Erforschung eines Planeten des Sonnensystems. Die Mission besteht aus zwei Sonden, die den Merkur umkreisen werden. BepiColombo ist der erst dritte Flug eines Raumfahrzeuges zum Merkur überhaupt.


Die Merkur-Kombisonde BepiColombo soll am 20. Oktober 2018 um 03:45 Uhr mitteleuropäischer Sommerzeit (19. Oktober 22:45 Uhr Ortszeit) an Bord einer Ariane-5-Rakete vom Weltraumbahnhof Kourou in Französisch-Guyana ins Weltall starten.


Merkur – der wenig bekannte Planet


Merkur ist nicht nur der kleinste Planet – mit 4.878 Kilometern Durchmesser ist er nur wenig größer als unser Mond – sondern auch der am wenigsten erforschte der erdähnlichen Planeten in unserem Sonnensystem. Das liegt vor allem daran, dass er unmittelbarer Nachbar der Sonne ist: Deren Einstrahlung ist dort mehr als sechsmal höher als auf der Erde und erhitzt die Oberfläche auf Temperaturen von bis zu 430 Grad Celsius am Tage, während es nachts auf bis zu minus 180 Grad Celsius abkühlt.


In der Vergangenheit wurde der Merkur erst von zwei Sonden erforscht: 1974 und 1975 vollführte die NASA-Sonde Mariner 10 drei Vorbeiflüge am Merkur und zwischen 2011 und 2015 untersuchte die NASA-Sonde MESSENGER bei drei Vorbeiflügen und aus einer Umlaufbahn mit Annäherungen über der Nordhalbkugel heraus unseren Nachbarplaneten.


Neuland für Sonnensystemforschung


"Die Mission soll nicht nur den Planeten Merkur erforschen, sondern auch neue Erkenntnisse über unser Sonnensystem liefern", erklärt Dr. Walther Pelzer, Vorstand für das Raumfahrtmanagement im Deutschen Zentrum für Luft- und Raumfahrt (DLR) über die europäisch-japanische Planetenmission. Rund sieben Jahre wird die lange Reise der Sonde durch das Innere des Sonnensystems dauern.


Zwei Sonden erkunden dann gemeinsam den Merkur: der Mercury Planetary Orbiter (MPO) und der Mercury Magnetospheric Orbiter (MMO). Während MPO darauf ausgelegt ist, Oberfläche und Zusammensetzung des Planeten zu erforschen, erkundet MMO dessen Magnetosphäre. Weitere Ziele der Mission sind die Erforschung des Sonnenwindes, des inneren Aufbaus und des planetaren Umfeldes von Merkur sowie dessen Wechselwirkungen mit der sonnennahen Umgebung. Die Wissenschaftler erhoffen sich darüber hinaus neue Erkenntnisse zur Entstehung des gesamten Sonnensystems.


Beide Sonden werden sich während des Fluges an Bord des Mercury Composite Spacecraft (MCS) befinden, das diese mit Energie versorgt und sie mit Hilfe eines speziellen Schutzschildes, der MMO Sunshield and Interface Structure (MOSIF), vor den extremen Temperaturen zwischen 430 Grad Celsius auf der Tagseite und minus 180 Grad Celsius auf der Nachtseite des Merkurs schützt.


MERTIS und BELA: Sensorik unter Extrembedingungen


Von den 16 Instrumenten, die sich an Bord der beiden Raumsonden befinden, wurden drei zu wesentlichen Anteilen in Deutschland entwickelt: BELA (BepiColombo Laser Altimeter), MPO-MAG (MPO Magnetometer) und MERTIS (Mercury Radiometer and Thermal Infrared Spectrometer). MERTIS ist ein bildgebendes Infrarot-Spektrometer und Radiometer mit zwei ungekühlten Strahlungssensoren, die für Wellenlängen zwischen sieben und 40 Mikrometern empfindlich sind. Im Orbit angekommen soll MERTIS an Bord von MPO die Oberfläche und das Planeteninnere des Merkur untersuchen. Mit einer räumlichen Auflösung von 500 Metern identifiziert es im mittleren Infrarotbereich gesteinsbildende Minerale auf der Oberfläche.


Die Kenntnis über die mineralogische Zusammensetzung ermöglicht den Wissenschaftlern Aussagen über die Entwicklung des Planeten. Darüber hinaus liefert ein integriertes Mikro-Radiometer Daten zur Oberflächentemperatur und der thermischen Leitfähigkeit von Merkur.


Durch ein neuartiges Instrumentenkonzept ist es gelungen, MERTIS äußerst kompakt und energieeffizient zu bauen. "Beide MERTIS-Sensoren sind einzigartig", sagt der DLR-Experimentverantwortliche Dr. Jörn Helbert und ergänzt: "Der bildgebende Kanal nutzt ein sogenanntes ungekühltes Mikrobolometer – das erste, das in Europa weltraumqualifiziert wurde. Das Radiometer nutzt einen nur drei mal einen Millimeter großen Sensor, der direkt aus einem Stück Silizium geätzt wurde und gleichzeitig als Spalt für das Spektrometer dient. Dies sind nur zwei von einer Vielzahl innovativer Technologien, die eigens für dieses Experiment entwickelt wurden."


Das Team wird von Wissenschaftlern der Universität Münster und dem DLR-Institut für Planetenforschung geleitet. Das Management des Experiments liegt beim DLR-Institut für Optische Sensorsysteme, das MERTIS konzipiert und entwickelt hat. Der Betrieb erfolgt unter Leitung des DLR-Instituts für Planetenforschung, die wissenschaftliche Auswertung der Daten wird gemeinsam mit der WWU Münster durchgeführt.


Laser tastet Oberfläche des Merkurs ab


Das Laseraltimeter BELA liefert Informationen über die globale Form, Rotation und Topographie des sonnennächsten Planeten. Pro Sekunde sendet es zehn Laserpulse Richtung Merkur und empfängt im Bruchteil einer Sekunde das von der Oberfläche reflektierte Signal. Je höher ein Landschaftspunkt gelegen ist, um so kürzer ist die Zeit, die der Laserimpuls für den Weg zur Oberfläche und von dort zurück zum Sensor in BELA benötigt. Aus der Laufzeit von Millionen von Laserpulsen wird im Missionsverlauf ein 3D-Modell der gesamten Oberfläche Merkurs entstehen.


"Darüber hinaus können wir aus der Form der reflektierten Pulse die Oberflächenrauigkeit bestimmen. Diese hilft uns, die physikalischen und geologischen Prozesse, die das heutige Bild des Planeten prägen, besser zu verstehen", erläutert Dr. Hauke Hußmann, wissenschaftlicher Projektleiter von BELA. Aufwändige Schutzvorrichtungen und ein umfassender Hitze- und Lichtschutz verhindern, dass das Instrument durch die extremen Temperaturen auf dem Planeten überhitzt oder Schäden durch die Strahlung davonträgt. Entwickelt und gebaut wurde BELA vom DLR in Zusammenarbeit mit der Universität Bern, dem Max-Planck-Institut für Sonnensystemforschung, dem Instituto de Astrofísica de Andalucía und der Industrie. Der Betrieb und die wissenschaftliche Auswertung der Daten erfolgt unter Leitung des DLR-Instituts für Planetenforschung.


Das Experiment MPO-MAG ist ein hochauflösendes digitales Magnetometer. Wie bereits die Sonde Mariner 10 entdeckt hat, umgibt den Merkur ein Magnetfeld mit einer Stärke, die einem Prozent der Stärke des Erdmagnetfelds entspricht. Bei MPO-MAG werden auf einem Ausleger des MPO zwei Sensoren eingesetzt, die der Erforschung des Eigenmagnetfelds des Merkurs dienen. Ziel ist auch die Erforschung der inneren Struktur des Merkurs. Wissenschaftlich verantwortlich ist Prof. Karl-Heinz Glaßmeier vom Institut für Geophysik und extraterrestrische Physik (IGEP) der Technischen Universität Braunschweig.


Weltraumtechnik Made in Austria


Auch aus Österreich kommen wesentliche Technologie-Beiträge. Im Rahmen der Merkur-Mission sind Aufträge in der Höhe von insgesamt 36 Millionen Euro nach Österreich geflossen, so viel wie für noch keine solche Missionen zuvor. Für Ruag Space Austria, Österreichs größtes Weltraumunternehmen, war BepiColombo der bisher größte Auftrag für eine Wissenschaftsmission der Europäischen Weltraumorganisation.


So wurden unter anderem die hier besonders anspruchsvolle Thermalisolation, mit der die Sonde den extremen Temperaturen von bis zu plus 450 °C und minus 180°C widerstehen kann, von Ruag Space im niederösterreichischen Berndorf gefertigt. Auch das neue Ausrichtungssystem für die elektrischen Triebwerke, dessen Technologie danach kommerziell in großer Stückzahl verkauft werden soll, sowie Komponenten zur Steuerung der Solarpaneele und verschiedene mechanische und elektronische Bauteile wurden von Ruag Space in Österreich gefertigt. ATOS Österreich hat elektronische Boden-Testeinrichtungen geliefert, für die sie in Europa führend ist. Diese Bauteile werden bei jeder Mission verbessert und in Zukunft auch für kommerzielle Missionen interessant sein.


Für die Magnetfeld-Messungen aus dem japanischen Modul wird ein Magnetometer benutzt, das federführend am Institut für Weltraumforschung (IWF) der Österreichischen Akademie der Wissenschaften in Graz entwickelt wurde. Das Institut lieferte ebenfalls Elektronik und Software für das europäische Magnetometer sowie federführend die Ionenkamera PICAM. Mit diesem Massenspektrometer wird untersucht, wie Teilchen aus der Merkuroberfläche herausgeschlagen und in die Umgebung des Planeten befördert werden.


BepiColombo auf langer Reise


Rund sieben Jahre wird nun die Reise von BepiColombo – benannt nach dem italienischen Mathematiker Giuseppe Colombo – zum Merkur dauern. Dabei vollführt die Sonde mehrere so genannte Swing-By-Manöver an Erde und Venus und sogar sechs am Merkur selbst, bevor sie am Zielplaneten in eine Umlaufbahn gelenkt wird. Bei Swing-By-Manövern nutzt das Raumfahrzeug die Anziehungskraft der Himmelskörper, um Geschwindigkeit für den weiteren Weg durchs All aufzunehmen, oder aber auch, um abzubremsen.


Damit eine Umlaufbahn erreicht wird, muss die Sonde ihre Geschwindigkeit nicht nur am Merkur stark reduzieren, sondern auch der enormen Anziehungskraft der Sonne entgegenwirken. MERTIS wird bereits bei den Swing-Bys an der Erde und der Venus Messungen durchführen. Am Merkur angekommen wird BepiColombo rund ein Jahr lang Daten sammeln.


BepiColombo wird die Mission MESSENGER ideal ergänzen, indem auch die südliche Hemisphäre genau erfasst werden kann. Zugleich werden auch völlig neuartige Untersuchungen durchgeführt. So gab es auf MESSENGER kein Instrument, das den Planeten im mittleren Infrarotbereich beobachtet hat. MERTIS wird hier einen völlig neuartigen Datensatz liefern.


ESA und JAXA kooperieren


Enge europäisch-japanische Zusammenarbeit: Die Gesamtleitung der Mission liegt bei der Europäischen Weltraumorganisation ESA, die auch für Entwicklung und Bau des Mercury Planetary Orbiter zuständig war. Der Mercury Magnetospheric Orbiter wurde von der japanischen Raumfahrtagentur JAXA beigesteuert. Koordiniert und überwiegend finanziert wird der deutsche Beitrag zu BepiColombo vom DLR-Raumfahrtmanagement mit Mitteln des Bundesministeriums für Wirtschaft und Energie (BMWi).


Wesentlich finanziert wurden die beiden Instrumente BELA und MERTIS, die zu großen Anteilen an den DLR-Instituten für Planetenforschung und Optische Sensorsystemen in Berlin-Adlershof entwickelt wurden, aus Mitteln des DLR für Forschung und Technologie. Finanziell gefördert wird die Mission außerdem vom Max-Planck-Institut für Sonnensystemforschung (MPS) in Göttingen, der Westfälischen-Wilhelms-Universität Münster und der Technischen Universität Braunschweig. Der industrielle Teil der Sonde wurde von einem europäischen Industrie-Konsortium unter der Federführung der Firma Airbus Defence and Space realisiert.


BepiColombo auf den Bildern


Künstlerische Darstellung von BepiColombo vor dem Merkur: Nach einer siebenjährigen Reise wird die Mission den Merkur erreichen. Die Solarpaneele des Mercury Transfer Module verfügen über eine Spannweite von rund 30 Metern. In der Mitte der Formation, mit dem kleineren Solarpanel, ist der Mercury Planetary Orbiter zu erkennen. Darüber befindet sich der Mercury Magnetospheric Orbiter, der Beitrag der japanischen Weltraumagentur JAXA zur Mission BepiColombo.

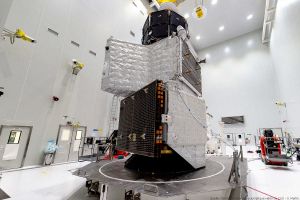

BepiColombo am europäischen Weltraumbahnhof in Kourou (Französisch Guyana): BepiColombo besteht aus dem Mercury Magnetospheric Orbiter (oben), dem Mercury Planetary Orbiter (Mitte) und dem Mercury Transfer Module (unten).


Falschfarben-Darstellung des Merkur: Die MESSENGER-Sonde der NASA hat zahlreiche Daten vom Merkur gesammelt, überwiegend von der Nordhalbkugel des Planeten. Hier wurde die Oberfläche des Merkur in Falschfarben dargestellt, um deren mineralogischen Bestandteile besser erkennbar zu machen. Die Gesteine der Merkuroberfläche haben unterschiedliche Reflexionseigenschaften, die erst durch die Kombination von Aufnahmen mit verschiedenen Farbfiltern sichtbar werden. Prominent sichtbar ist das von vulkanischen Gesteinen angefüllte Caloris-Becken mit einem Durchmesser von 1.500 Kilometern. Damit ist es eines der größten Einschlagsbecken auf den Planeten und Monden im Sonnensystem.


Das Spektrometer MERTIS für die ESA-Mission BepiColombo: MERTIS ist ein abbildendes Spektrometer kombiniert mit einem Radiometer. Das Instrument zeichnet sich durch seine kompakte Bauweise von 18 mal 18 mal 13 Zentimetern, einer Masse von nur 3,3 Kilogramm und seinen geringen Leistungsverbrauch aus. Die in MERTIS eingebauten Sensoren sind einzigartig: Der bildgebende Kanal nutzt ein sogenanntes ungekühltes Mikrobolometer


Das Laseraltimeter BELA auf der ESA-Mission BepiColombo: BELA ist das erste in Europa gebaute Laser-Altimeter für eine Planetenmission. Es liefert Informationen über die globale Form, Rotation und Topographie des Merkur. In der Merkurumlaufbahn sendet ein Neodym-dotierter Yttrium-Aluminium-Granat-Laser über den Transmitter (links in der Konstruktionsgrafik) ab einer Höhe von weniger als tausend Kilometern zehn Laserpulse pro Sekunde Richtung Merkur und empfängt nach wenigen Millisekunden im Brennpunkt des Teleskops von BELA das von der Oberfläche reflektierte Signal (rechts im Bild). Das Teleskop hat einen Durchmesser von 20 Zentimetern). Aus Bestimmung des Rotationszustandes und der Gezeiten können außerdem Rückschlüsse auf die innere Struktur und Entwicklung Merkurs gezogen werden.
